Hur ska jag koppla? |
Post Reply
|
Page <1234> |
| Author | |
Idelfix
Commadore
Joined: 01 February 2009 Location: Sweden Status: Offline Points: 396 |
 Post Options
 Thanks(0)
 Quote Reply
 Posted: 15 February 2011 at 19:10 |
|
Hittar du ingen plint märkt med SX8 ?
Jag tror att kablarna redan finns dragna till AP. Dom ligger nog ihopbuntade i ett svart fodral någonstans. |
|
|
"Keep sailing in free wind"
http://suhrfa.blogspot.se |
|
 |
|
|
Idelfix
Commadore
Joined: 01 February 2009 Location: Sweden Status: Offline Points: 396 |
Post Options
Thanks(0)
Quote Reply
Posted: 15 February 2011 at 19:33 |

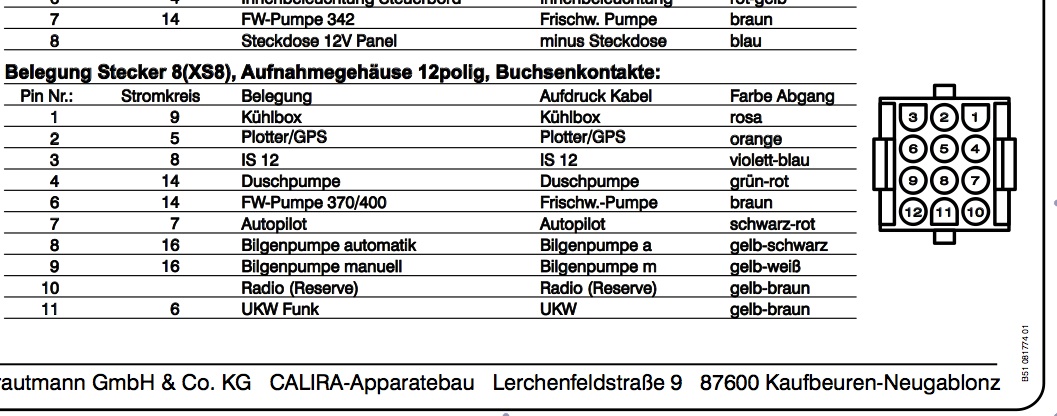

Så här ska plinten se ut och innehålla dessa kablar |
|
|
"Keep sailing in free wind"
http://suhrfa.blogspot.se |
|
|
|
|
Idelfix
Commadore
Joined: 01 February 2009 Location: Sweden Status: Offline Points: 396 |
Post Options
Thanks(0)
Quote Reply
Posted: 17 February 2011 at 18:14 |
|
Hej Henrik
Har du hittat plinten? |
|
|
"Keep sailing in free wind"
http://suhrfa.blogspot.se |
|
|
|
|
Henrik84
Admiral
Joined: 27 December 2009 Location: Sweden Status: Offline Points: 1458 |
Post Options
Thanks(0)
Quote Reply
Posted: 17 February 2011 at 18:18 |
|
Hej Uffe.
Jag har inte hunnit åka till båten för att kolla detta än tyvärr, blir nog till helgen. Vad menar du med kablar redan dragna till AP? /Henrik |
|
|
S/Y LaRey
Hanse 320 #430 Gothenburg, Sweden |
|
|
|
|
Idelfix
Commadore
Joined: 01 February 2009 Location: Sweden Status: Offline Points: 396 |
Post Options
Thanks(0)
Quote Reply
Posted: 17 February 2011 at 19:53 |
|
Jag menar att det redan finns kablar i båten fördragna till en AutoPilot
Jag såg i en 370 att så var fallet, det fanns ström framdraget till en tänkt styrdator under elcentralen och en kabelhärva till drivenhet i aktern. Så slutsatsen är att om du följer den röda kabeln från knappen på panelen hamnar du i plinten som jag nämnde, därifrån följer du en troligen svartröd kabel till en plats som det är tänkt att Ap'n ska sitta. |
|
|
"Keep sailing in free wind"
http://suhrfa.blogspot.se |
|
|
|
|
Henrik84
Admiral
Joined: 27 December 2009 Location: Sweden Status: Offline Points: 1458 |
Post Options
Thanks(0)
Quote Reply
Posted: 18 February 2011 at 00:44 |
|
Hej. Jag satte min kursdator bakom stuvutrymmet på bb sida för det fanns ingen plats bakom/under panelen. Det blev mycket enklare att koppla in kablarna från instrumentet samt motorn på ratten på detta stället.
Ska kolla om jag hittar plinten i helgen, annars kopplar jag som Matros sa. Ang kablarna till rattpedistalen går de bakåt till luckan man kan lyfta på till nödstyrningen och sedan in genom en vattentät skrovgenomföring. Jag tog bort den lilla träbiten i taket i SB akterkabin men kommer inte åt pedistalen från detta håll tyvärr. Tack för all hjälp hittills /Henrik Edited by Henrik84 - 18 February 2011 at 00:45 |
|
|
S/Y LaRey
Hanse 320 #430 Gothenburg, Sweden |
|
|
|
|
skipper
Vice Admiral
Joined: 16 February 2008 Location: Sweden Status: Offline Points: 825 |
Post Options
Thanks(0)
Quote Reply
Posted: 18 February 2011 at 12:21 |
|
Henrik, till 342 finns det kabelbeskrivningar med uppgift om grovlek, färg, start och slutpunkt (därmed inte sagt att det är lätt). Det borde finnas motsvarande beskrivning i forumet för din båtmodell, tex bland manualer eller fråga på engelska på forumet. Det är bra för ditt nuvarande och kommande projekt. |
|
|
Cheers,
Skipper Former owner of Hanse 342 2005 (Sparcraft mast, white hull, wheel steering, deep draft keel, short rudder) |
|
|
|
|
Henrik84
Admiral
Joined: 27 December 2009 Location: Sweden Status: Offline Points: 1458 |
Post Options
Thanks(0)
Quote Reply
Posted: 20 February 2011 at 15:17 |
|
Hej Ulf.
Jag hittade plinten XS8 och det finns en kabel in för autopilot. Men jag kan omöjligt kolla vart den går för den går in i ett kabelrör som jag sedan inte vet vart det går. Jag tror jag kopplar så som Matros sa, då det verkar enklare då jag redan dragit kablarna till styrboxen i aktern. Men tack för hjälpen. |
|
|
S/Y LaRey
Hanse 320 #430 Gothenburg, Sweden |
|
|
|
|
Henrik84
Admiral
Joined: 27 December 2009 Location: Sweden Status: Offline Points: 1458 |
Post Options
Thanks(0)
Quote Reply
Posted: 07 March 2011 at 20:18 |
|
Hej igen.
Nu är all kabeldragning klar. Ett nytt problem har nu uppstått som jag behöver hjälp med. När jag ska montera instrumentet som styr autopiloten vill jag ha det på sidan om ratten där IS20 instrumenten sitter (se bild nedan). Det är bara det att Raymarines instrument ska skruvas fast från baksidan (idiotiskt). Hur ska man komma åt här, jag har försök komma in underifrån utan att lyckas. Måste jag göra ett inspektions hål i förvaringsutrymmet på BB sidan för att komma åt eller har ni några försl*g. Bilden visar vart instrumentet ska sitta fast på motsvarande sida, alltså Babord sida. Hade ingen bild på den sidan tyvärr.
Tacksam för synpunkter och tips på vad som kan vara den lättaste lösningen. /Henrik |
|
|
S/Y LaRey
Hanse 320 #430 Gothenburg, Sweden |
|
|
|
|
Idelfix
Commadore
Joined: 01 February 2009 Location: Sweden Status: Offline Points: 396 |
Post Options
Thanks(0)
Quote Reply
Posted: 07 March 2011 at 20:53 |
|
Hur fick du in kablarna dit?
Om du tar ut simrad inst. så finns ju där ett hål så du kommer åt att sätta dit muttrarna på autopilotinstrumentet. |
|
|
"Keep sailing in free wind"
http://suhrfa.blogspot.se |
|
|
|
|
